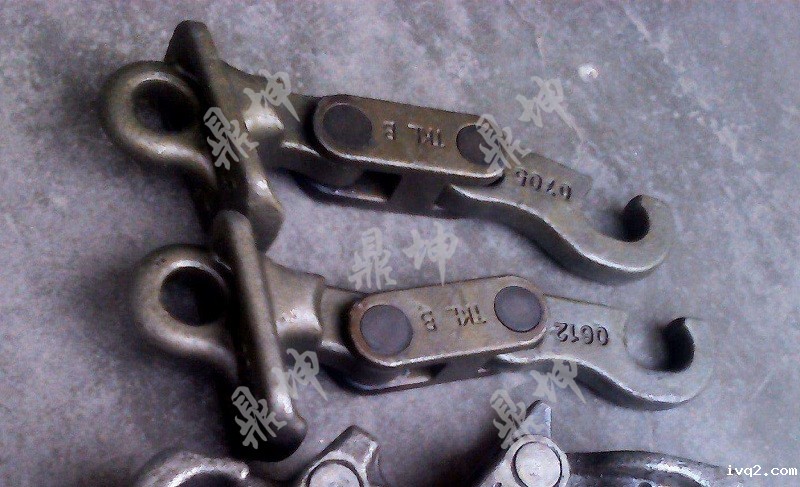

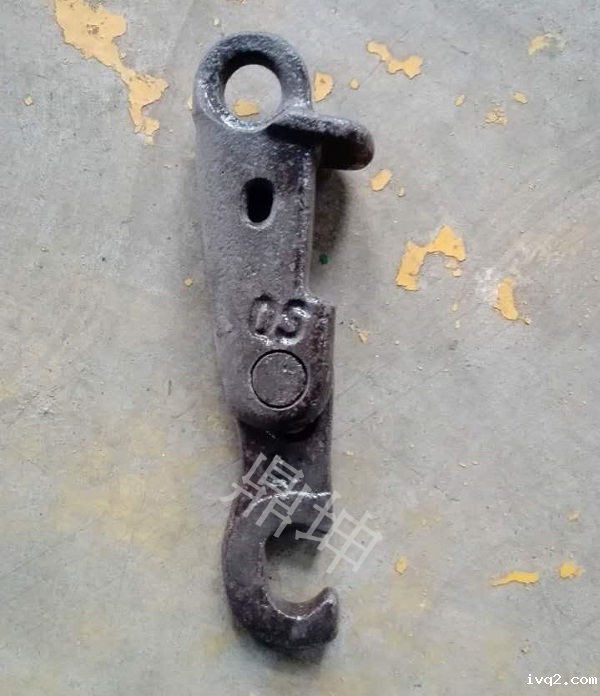

13号车钩上锁销装配

    13号车钩分为上作用式车钩和下作用式车钩。13号车钩上锁销装置为上作用式车钩提起钩锁之用。
    上锁销顶部有一凸檐，控制上锁销下落位置，并可防止杂物掉入钩锁腔内。上锁销下部有上防脱（跳）止端，在闭锁位置时起防脱（跳）作用。上锁销和上锁销杆采用沉头铆钉活动连接，不但便于检修时取下钩锁，更重要的是在闭锁位置时，使上锁销和上锁销杆成弓形，有利于锁销起防脱（跳）作用。

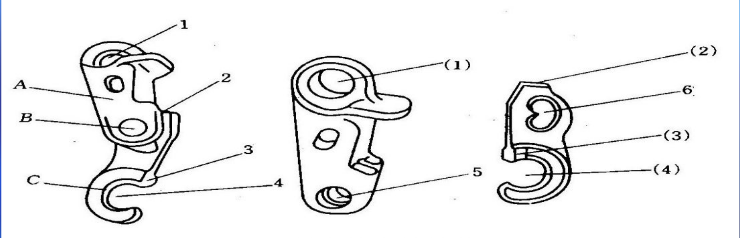

13号车钩上锁销装配构成

A-上锁销；B-沉头铆钉；C-上锁销杆；1（1）-上钩提杆作用孔；2（2）-上防脱（跳）止端；

3（3）-上锁销杆活动止挡；4（4）-锁轴回转钩形孔；5-沉头铆钉孔；6-腰形孔
